Simbologia Componentes y Accesorios Neumáticos
- 27group
- 23 abr 2024
- 4 Min. de lectura
Imagina estar en un mundo donde cada componente, cada conexión y cada acción en un sistema neumático se comunica a través de un lenguaje visual. Este mundo existe, y se llama simbologÃa neumática. En este artÃculo, exploraremos qué es la simbologÃa de componentes neumáticos, por qué es importante y cómo se aplica a diferentes partes de un sistema neumático. También responderemos preguntas clave sobre la simbologÃa de cada componente mencionado, desde conexiones hasta cilindros y válvulas.
¿Qué es la simbologÃa neumática?
La simbologÃa neumática es un lenguaje visual utilizado para representar los diferentes componentes y acciones dentro de un sistema neumático. Consiste en una serie de sÃmbolos gráficos estandarizados que describen las funciones y operaciones de los elementos neumáticos, facilitando la comprensión y el diseño de circuitos neumáticos.
Importancia de la simbologÃa:
La simbologÃa neumática es fundamental para diseñadores, ingenieros y técnicos que trabajan con sistemas neumáticos. Permite una comunicación clara y eficiente, facilita el diseño y la interpretación de circuitos, y proporciona una referencia universal para la identificación de componentes en planos y diagramas.
SimbologÃa Neumática para Componentes:
Principalmente constituidos por codos, reductores, racores, uniones y su simbologÃa varÃa para cada uno. Por ejemplo, un conector rápido puede representarse como un cÃrculo con una lÃnea vertical en el medio, mientras que un racor recto puede ser un cuadrado con dos lÃneas diagonales que indican la dirección del flujo.
Conexiones con Accesorios

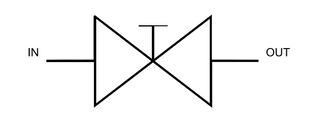

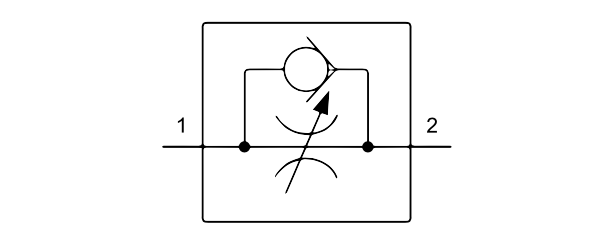

Principalmente constituidos por válvulas de corte de flujo, válvula check, regulador de caudal y su simbologÃa varÃa para cada uno. Por ejemplo, una válvula de corte de flujo puede representarse como un rectángulo con una lÃnea diagonal cruzándolo, mientras que un regulador de caudal puede ser un rectángulo con una flecha que indica el sentido del flujo y una lÃnea ondulada que representa la regulación.
Principalmente constituidos por mangueras de Poliuretano, Nylon, Retráctiles y su simbologÃa varÃa para cada una, generalmente representa su forma y material. Por ejemplo, una manguera de poliuretano puede ser una lÃnea recta con puntos en los extremos, mientras que una manguera de nylon puede ser una lÃnea recta con lÃneas diagonales que la cruzan.

Acoples Rápidos
Principalmente constituidos de tipo RH y RM en pulgadas y 2 opciones en mm cada opción tiene un macho y una hembra y su simbologÃa varÃa para cada uno.

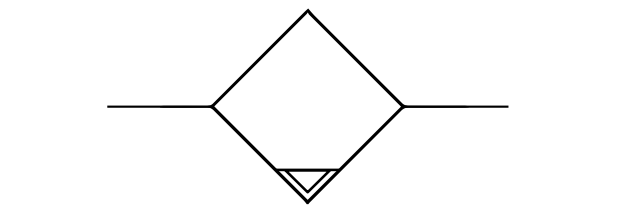

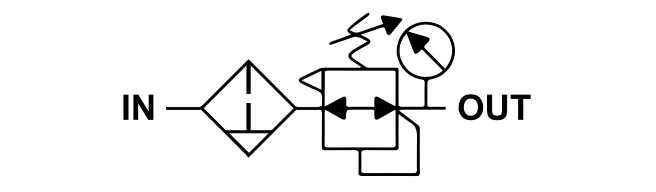

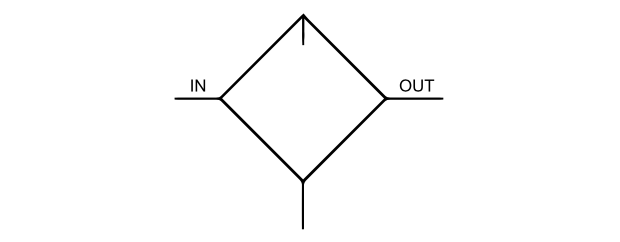

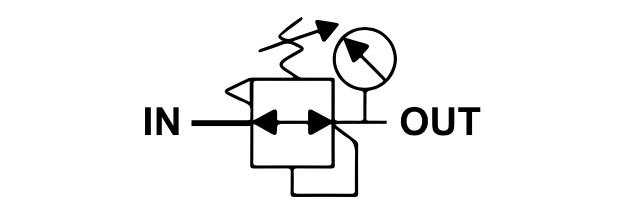

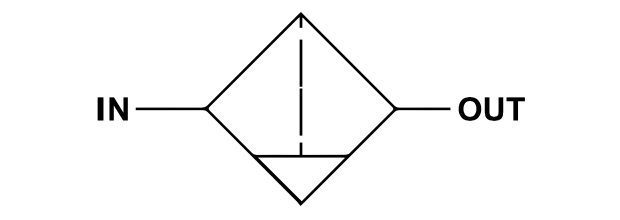

Principalmente constituidos por filtro regulador lubricador, filtro regulador, filtro, regulador, lubricador, bracket de conexión, elemento filtrante, drenaje automático manómetro y su simbologÃa varÃa para cada uno. Por ejemplo, un filtro puede ser un rectángulo con una lÃnea diagonal cruzándolo, mientras que un regulador puede ser un rectángulo con una flecha indicando la regulación del flujo.
Principalmente constituidos por pulsador-resorte, selector, palanca, solenoide-resorte, solenoide-solenoide, aire-resorte, aire-aire, solenoide-resorte, coil, manifold, tapa para manifold y su simbologÃa varÃa para cada uno segun su tipo de accionamiento y diseño.

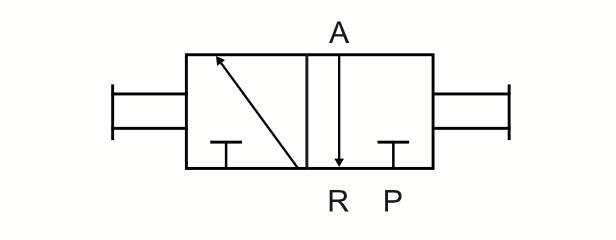

Por ejemplo, una válvula solenoide puede ser un rectángulo con una lÃnea vertical que indica la posición del solenoide, mientras que una válvula de palanca puede ser un rectángulo con una lÃnea horizontal que indica la posición de la palanca.
Principalmente constituidos por ISO 15552, SDA  y su simbologÃa varÃa para cada uno según su estructura y acción. Por ejemplo, un cilindro ISO 15552 puede ser un rectángulo con dos lÃneas diagonales que representan los extremos del cilindro y una lÃnea horizontal que indica la acción del pistón.
Válvulas de Procesos
Principalmente constituidos por válvula de bola, válvula solenoide y su simbologÃa varÃa para cada uno según su diseño y función. Por ejemplo, una válvula de bola puede ser un cÃrculo con una lÃnea horizontal que indica la posición del obturador, mientras que una válvula solenoide puede ser un rectángulo con una lÃnea vertical que indica la posición del solenoide.

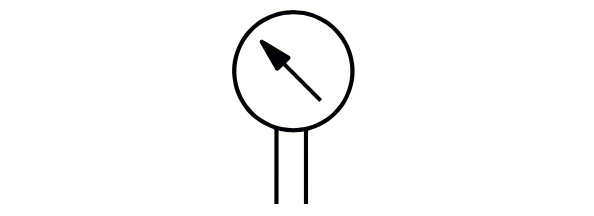

Principalmente constituidos por tapón, silenciador, cortador de manguera, cutter, balanceadores de herramienta, pistola de aire, adaptador de rosca, manómetro y su simbologÃa varÃa para cada uno. Por ejemplo, un tapón puede ser un cÃrculo cerrado, un silenciador puede ser un rectángulo con lÃneas onduladas y un manómetro puede ser un cÃrculo con una aguja indicadora.
Conclusión:
La simbologÃa de componentes neumáticos es un aspecto fundamental en el diseño y la comprensión de los sistemas neumáticos. A través de sÃmbolos estandarizados, permite una comunicación clara y eficiente, facilitando el diseño, la interpretación y el mantenimiento de los circuitos neumáticos. Entender la simbologÃa de cada componente es esencial para cualquier persona que trabaje con sistemas neumáticos, ya que proporciona una base común para la comunicación y la identificación de componentes en planos y diagramas.
La próxima vez que te encuentres frente a un diagrama neumático, recuerda que cada sÃmbolo tiene un significado especÃfico y que entender este lenguaje te permitirá navegar con confianza por el mundo de la neumática.
